Linea automatica dell'estrusione del pannello per soffitti del PVC con la marca 380V 50HZ del motore di Simens

Il PVC profila la linea di produzione del pannello di parete della linea/PVC dell'estrusione del pannello per soffitti

Fornitore elettrico principale della parte:

Invertitore: ABB

Contattore: Schneider

Commutatore dell'aria: Schneider

Relè: Omron

Regolatore di temperatura: RKC

Sistema di controllo elettrico: SpA

2. Piattaforma di calibratura YF240

Dimensione esteriore: Lx W x H: 6000x1100x1000mm (regolabile)

Pulsometro: 4x5.5KW, pompa idraulica: 2×4KW; Origine: Fatto a Qingdao, la Cina

Un adeguamento di tre direzioni: Trasmetta ed indietro con un motore di 0,75 chilowatt, gamma: ±1000mm

Su e giù, a destra e a sinistra ha regolato manualmente; Gamma: su e giù: ±150mm

3. Trazione-fuori e taglierina (combinate)

Velocità della trazione-fuori: 0-3m/min; Potere del motore: 5.5KW; Larghezza di Caterpillar: 210mm;

Lunghezza di Caterpillar: 2200mm; Morsetto pneumatico;

Taglierina: Potere del motore: 2.2KW; Residuo che raccoglie potere del motore: 1.5KW; Il diametro di ha visto: 500mm;

Gamma di taglio: 200mm; Con residuo che raccoglie dispositivo;

Parametro tecnico:

Specifiche delle caratteristiche:

1. L'estrusore a vite gemellato conico di serie di modello di SJSZ è un genere di attrezzatura speciale per il composto d'espulsione del PVC. Con differenti generi di muffe e di macchine ausiliarie, può produrre tutte le specie di tubo del PVC, di profilo, di materiale di piatto, di materiale di strato, di materiale della barra e di granulazione di plastica.

2. Le viti gemellate coniche hanno applicato il sistema di raffreddamento ad olio. Il barilotto è raffreddato dal sistema di raffreddamento del vento speciale.

3. Il sistema gemellato conico dell'estrusore a vite ha applicato il controllo di computer speciale. Secondo i requisiti di clienti, la maggior parte della struttura ragionevole della vite gemellata conica può essere fatta in modo da raggiungere la migliore qualità della prestazione e del materiale di plasticità.

4. La vite gemellata conica è fatta dal mugnaio digitale speciale della vite di alta precisione; la proprietà d'espulsione può altamente essere armonizzata. In primo luogo ha introdotto la tecnica avanzata di produzione della vite con l'incidenza regolabile e la profondità, di modo che il materiale può essere tosato e tagliare più morbidamente.

5. La scatola di distribuzione è progettata specialmente, il cuscinetto della forza di tirata completamente è importato e la durata dell'azionamento può essere prolungata. Può sopportare la più grande pressione d'espulsione.

6. Il sistema elettrico pricipalmente ha applicato le parti importate, ha sistema di allarme multiplo e ci sono pochi problemi che possono eliminarsi facilmente. Il sistema di raffreddamento ha applicato la progettazione speciale, l'area dell'emissione del calore è ingrandetta, il raffreddamento è rapido e la tolleranza del controllo della temperatura può essere ± 1degree.

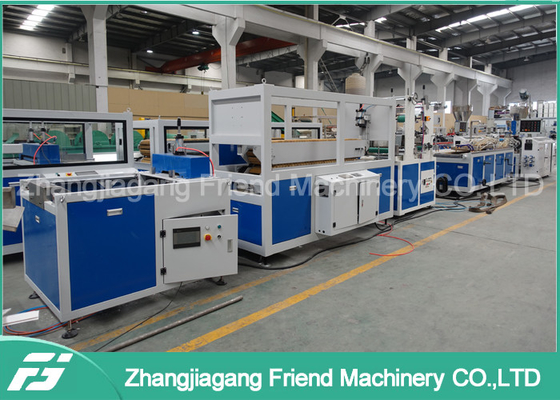

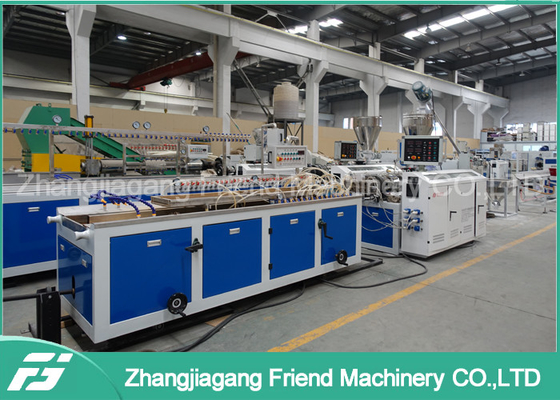

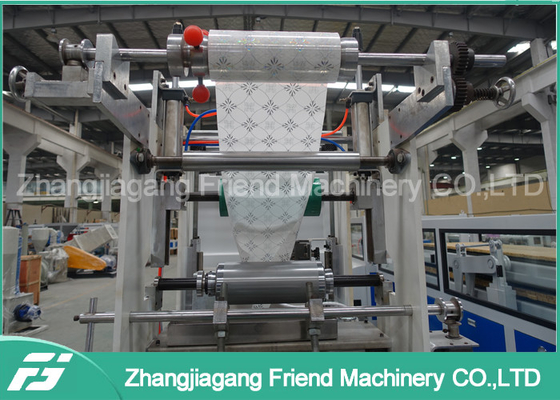

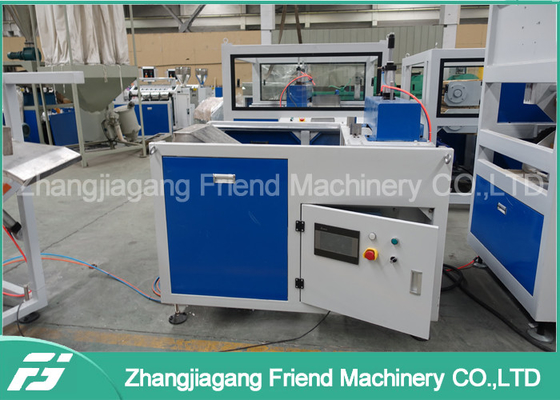

Immagine:
